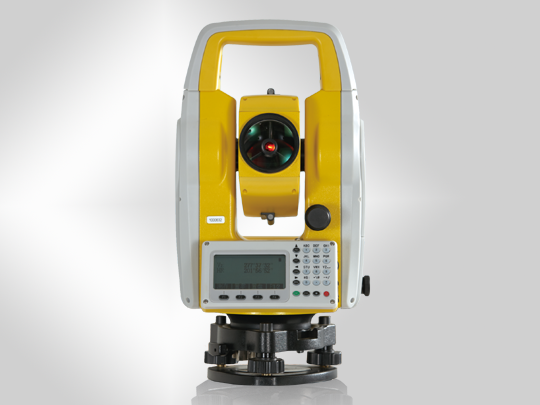

中海達ZTS-121R系列全站儀采用細束可見激光測距、亮度四級可調LED顯示屏，光電一體式雙軸補償系統，集高精度的光學系統、高穩定性的機械結構和高集成的電路設計與一身的精密測距系統，并突破性的采用了STM32架構設計，在保證儀器精度和穩定性的同時，全面提升儀器的整體性能和處理速度。
行業首創采用STM32主板架構
光電一體式單\雙軸補償器
標配激光下對中器
藍色背光按鍵美觀大方，作業時清晰可見

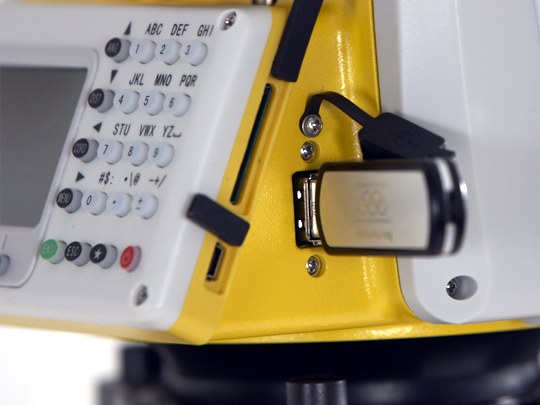

標配RS232、U盤、MiniUSB或MicroUSB通訊接口進行數據的上傳下載
大容量高能鋰電池
超長工作時間配備專業的工程軟件
應用范圍：
1. 礦物普查、勘探和采掘；
2. 修建鐵路、公路、橋梁；
3. 農田水利、城市規劃與建設；
4. 戰場準備、港灣、要塞、機場、基地以及軍事工程建設；
5. 造船及航空工業等方面進行精密定位與安裝；
6. 建筑物的三維坐標、位置測定、懸高測量、鉛垂度測定、管線定位、斷面測量等；
7. 三角控制測量、地形測量、地籍和房產測量。
|
型號
|
ZTS-121R
|
ZTS-121R4
|
|
角度測量(Hz、V)
|
|
測角原理
|
絕對編碼
|
|
最小讀數
|
1″/5″/10″(可設置)
|
|
測角標準
|
2″
|
|

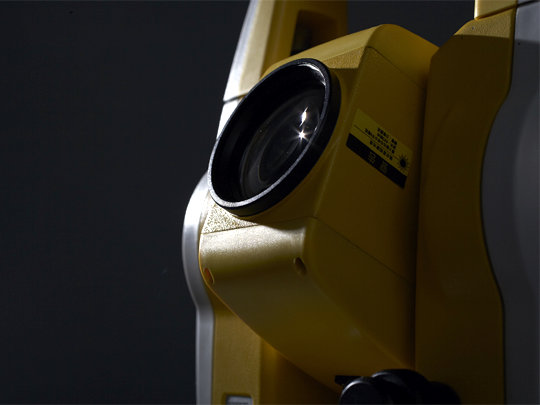

望遠鏡
|
|
放大倍數
|
30X
|
|
視場角
|
1°30′
|
|
最短視距
|
1.5m
|
|
成像
|
正像
|
|
補償器
|
|
系統
|
一體式液態單軸補償器（光電一體式雙軸補償器可選配）
|
|
補償范圍
|
±3′
|
|
設置精度
|
1″
|
|
距離測量(IR)
|
|
測程 單棱鏡 大氣一般/好
|
2000m/2500m
|
|
使用反射片
|
800m
|
|
測距精度(精測/粗測/跟蹤)
|
2mm+2ppm
|
|
測量時間(重復/跟蹤)
|
1秒/0.5秒
|
|
無棱鏡測距(RL)
|
|
測程(使用反射率為90%的柯達白卡)
|
350m
|
400m
|
|
測距精度
|
3mm+2ppm
|
|
測量時間
|
1.5秒
|
|
通訊
|
|
內存數據容量
|
20000數據點(SD卡、U盤根據實際容量)
|
|
通訊端口
|
標配RS232串口、SD卡口、Mini-USB口和USB口，可選配藍牙
|
標配RS232串口、SD卡口、Micro-USB口和8G OTG U盤，可選配藍牙
|
|
數據格式
|
ASCII
|
|
操作
|
|
操作系統
|
實時操作系統
|
|
顯示屏
|
192X96像素高亮LED顯示屏,亮度3級可調
|
|
鍵盤
|
雙面數字藍色背光硅膠鍵盤
|
|
激光對點器
|
|
類型
|
激光對點,4級亮度調節(光學對點器可選配)
|
|
精度
|
1mm(儀器高1.5m)
|
|
環境條件
|
|
氣象參數修正
|
手工輸入(溫度氣壓自動感應可選配)
|
|
工作溫度范圍
|
-20℃—+50℃
|
|
存儲溫度范圍
|
-40℃—+70℃
|
|
防塵防水
|
IP55
|
|
電源供應
|
|
電池類型
|
高能鋰電
|
|
電壓/容量
|
7.4V 3000mAh
|
|
工作時間 使用ZBA-400
|
16小時(新電池25℃時30秒測量一次) 24小時連續測角模式
|
|
測量次數
|
約12000次
|
