產品名稱：TS16 ( 徠卡)
產品分類： 高端全站儀
徠卡測量全站儀TS16不僅僅給客戶帶來了卓越的性能、極致的體驗，更給客戶帶來了全新的測量理念-“無處不三維”！
-

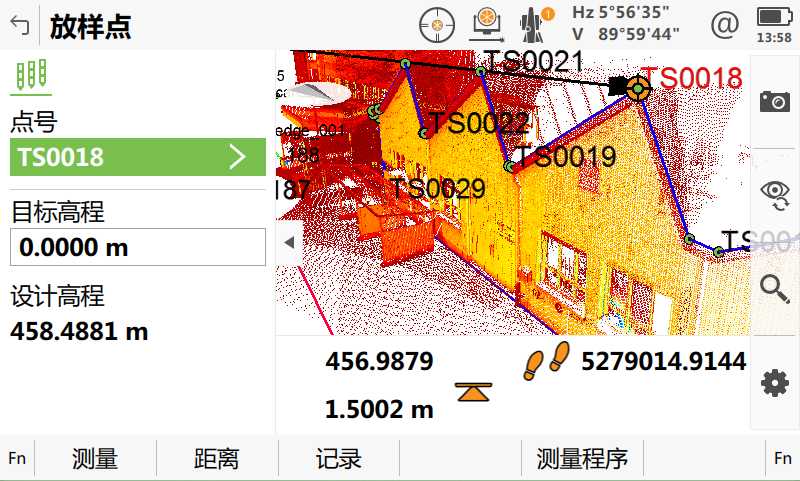

Captivate三維軟件，三維無處不在
-
ATRplus技術，再次突破自動測量極限
-
1G雙核A9處理器，刷新計算能力新高度
-
5英寸WVGA顯示屏， 不止于大！分辨率是傳統5倍
-
無棱鏡標配500米，以備不時之需
-
WLAN等數傳模塊，隨測隨傳，內外業一體化
優越指標性能
|
角度測量 |
|
精度1Hz, V |
絕對編碼，連續，四重角度探測 |
1" (0.3 mgon), 2" (0.6 mgon), 3" (1 mgon), 5" (1.5 mgon) |
|
距離測量 |
|
范圍2 |
棱鏡(GPR1,GPH1P)3 |
1.5m 至> 3500 m |
|
|
無棱鏡/任何表面4 |
R500: 1.5m to >500m, R1000: 1.5m to >1000m |
|
|
長測量模式2,4,5 |
12000m |
|
|
精度/測量時間 |
單次(棱鏡)2,5 |
1mm + 1.5 ppm / 典型2.4 秒 |
|
|
單次(任何表面)2,4,5,6 |
2 mm + 2 ppm / 典型3 秒 |
|
|
連續(棱鏡)2,5 |
3mm + 1.5 ppm / 典型0.15秒 |
|
|
光斑大小 |
50m處 |
8 mm x 20 mm |
|
|
測量技術 |
基于相位原理系統分析技術 |
同軸，紅色可見光 |
|
|
圖像 |
|
廣角相機 |
傳感器 |
500萬像素CMOS 傳感器 |
|
|
視場 |
19.4° |
|
|
幀頻率 |
高達20 幀每秒 |
|
|
馬達 |
|
直驅 |
轉速 |
最大45°(50 gon)每秒 |
|
|
自動照準(ATR) |
|
范圍ATR模式2 / 跟蹤模式2 |
圓棱鏡(GPR1, GPH1P) |
1500 m / 1000 m |
|
|
360°棱鏡(GRZ4, GRZ122) |
1000 m / 1000 m |
|
|
精度1,2 / 測量時間 |
ATRplus 測角精度(Hz, V) |
1" (0.3 mgon), 2" (0.6 mgon), 3" (1 mgon), 5" (1.5 mgon) /典型3-4s |
|
|
超級搜索 |
|
范圍/ 搜索時間8 |
360° 棱鏡(GRZ4, GRZ122) |
300 m / 典型5 秒 |
|
|
導向光(EGL) |
|
|
|
|
工作范圍/ 精度 |
|
5 –150 m / 典型5 cm，100 m處 |
|
|
一般參數 |
|
|
|
|
機載軟件系統 |
Captivate軟件（含應用程序） |
|
|
|
處理器 |
TI OMAP4430 1GHz 雙核ARM? CortexTM -A9 MPCoreTM |
操作系統-Windows EC7 |
|
|
顯示屏和鍵盤 |
5英寸，WVGA，彩色，觸屏，雙面 |
37 個按鍵，帶照明功能 |
|
|
操作 |
2個無限位驅動，用戶自定義快捷鍵 |
|
|
|
電源 |
可更換內置鋰電池，具有給電池充電功能 |
使用時間5–8 小時 |
|
|
數據存儲 |
內存/ 存儲卡 |
2GB / SD 卡1 GB 或8 GB |
|
|
接口 |
RS232, USB, Bluetooth?, WLAN |
|
|
|
重量 |
包括電池 |
5.3-6 kg |
|
|
環境參數 |
工作溫度范圍 |
–20℃至+ 50℃ |
|
|
防塵防水(IEC 60529) / 防雨 |
IP65 / MIL-STD-810G，方法506.5-I |
|
|
防潮 |
95%, 無冷凝 |
|
1: 標準差,依據ISO 17123-3
2: 陰天，無霧霾，能見度40 km，無熱流閃爍
3: 1.5 m 至2000 m，使用360°棱鏡(GRZ4，GRZ122)
4: 測量目標處于陰影下，陰天，柯達灰白板(90% 反射率)
5: 標準差，依據ISO 17123-4
6: 距離> 500 m：精度4 mm + 2 ppm，測量時間典型6 秒 |
|
