V98 全新一代 智能 RTK系統

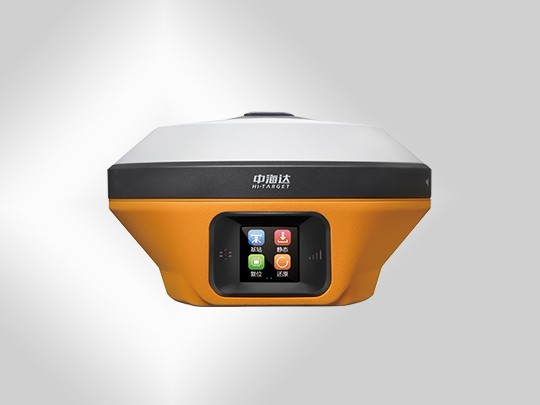

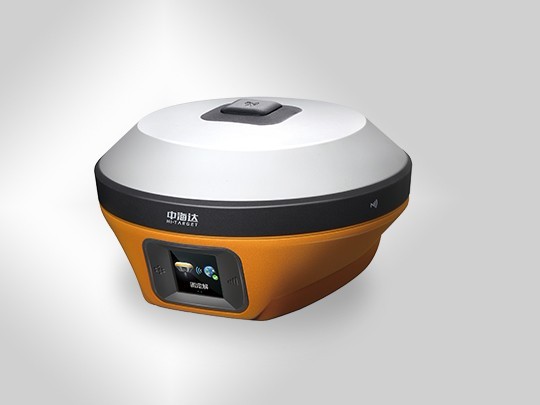

V98是中海達品牌新一款高端GNSS接收機，新一代測量引擎，支持星站差分，內置4G全網通通訊和多協議電臺，采用全新外觀設計，鎂合金結構，Linux3.2.0操作系統，內置高清OLED顯示和電容式觸摸屏，是一款極致、智能、輕巧的測量型GNSS接收機。
性能優勢
◇ 新一代小型智能RTK，配新一代測量引擎BD990，提供智能測繪整體解決方案；
◇ 全星座、多通道，Maxwell7技術，支持全星座全頻段解算，快速精準定位，提高可靠性；
◇ 支持星站差分服務(選配功能)，全球單機精準定位4厘米；
◇ 高清OLED彩色觸摸顯示屏，擁有防水功能；
◇ 內置16GB大容量存儲、4G全網通通信和4G網絡天線，支持OTG功能；

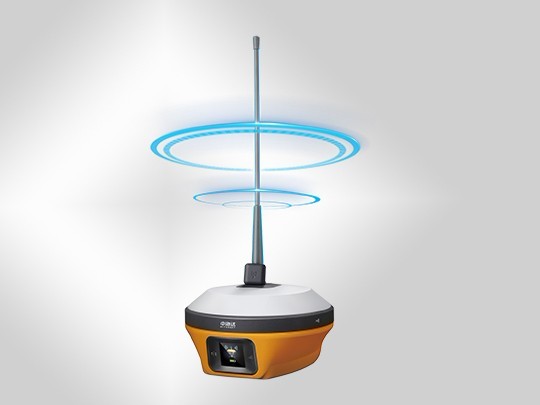

◇ 全向電臺天線，內置多協議電臺，4W超大發射功率，移動站支持網絡中繼和電臺中繼；
◇ 支持WiFi、藍牙、NFC通訊；
◇ 內置重力加速度傳感器（電子氣泡），支持傾斜測量；
◇ 高容量智能鋰電池，LED燈電量顯示，更短充電時間；
◇ 全新外觀，鎂鋁合金結構，更強固；
◇ 靜態數據雙格式存儲（*.GNS / RINEX數據）；

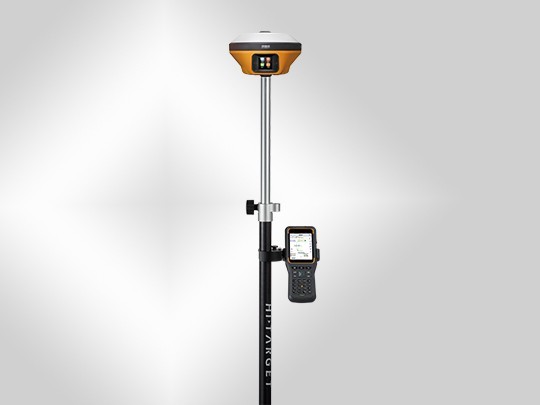

◇ 新一代人體工程學設計手薄iHand30，內置4G全網通，配備手簿專用充電器實現快速充電，支持OTG；
◇高性能電臺,116個頻道可調，發射功率4擋可調，最大功率可達30W（選配HDL全能星多協議電臺）
◇ 測量軟件Hi-Survey，全新UI交互，強大的底圖顯示，全面的道路算法、開放的互聯功能等；
◇ 支持中海達云服務系統，隨時隨地管理您的所有設備和數據。
技術參數
|
V98技術參數 |
|
GNSS配置 |
通道數：336 |
|
BDS：B1，B2，B3 |
|
GPS：L1C/A，L2C，L2E，L5 |
|
GLONASS：L1C/A，L1P，L2C/A，L3 CDMA |
|
GALILEO：E1，E5A，E5B，E5AltBOC，E6 |
|
SBAS：L1C/A，L5 |
|
QZSS，WAAS，MSAS，GAGAN，IRNSS |
|
星站差分（選配） |
|
輸出格式 |
ASCII: NMEA-0183，二進制碼 |
|
定位輸出頻率 |
1Hz~50Hz |
|
靜態數據格式 |
GNS，Rinex雙格式靜態數據 |
|
差分格式 |
CMR，RTCM2.X，RTCM3.0，RTCM3.2 |
|
網絡模式 |
VRS，F(xiàn)KP，MAC；支持NTRIP協議 |
|
系統配置 |
操作系統 |
Linux操作系統 |
|
啟動時間 |
3秒 |
|
數據存儲 |
內置16GB ROM，支持靜態數據自動循環存儲 |
|
精度和可靠性[1] |
RTK定位精度 |
平面：±（8+1×10-6D）mm （D為被測點間距離） |
|
高程：±（15+1×10-6D）mm （D為被測點間距離） |
|
靜態定位精度 |
平面：±（2.5+0.5×10-6D）mm （D為被測點間距離） |
|
高程：±（5+0.5×10-6D）mm （D為被測點間距離） |
|
DGPS定位精度 |
平面精度：±0.25m+1ppm ；高程精度：±0.50m+1ppm |
|
SBAS定位精度 |
0.5m |
|
初始化時間 |
＜10秒 |
|
初始化可靠性 |
＞99.99% |
|
通訊單元 |
I/O端口 |
5芯接口，USB接口，SMA接口，Nano SIM卡槽 |
|
蜂窩移動 |
內置4G網絡通信：
TDD-LTE，F(xiàn)DD-LTE，WCDMA，EDGE，GPRS，GSM |
|
WiFi通信 |
802.11 b/g接入點和客戶端模式，可提供WiFi熱點服務 |
|
藍牙通信 |
Bluetooth® 4.0/2.1+EDR,2.4GHz |
|
內置電臺 |
內置收發一體電臺: |
|
功率：1W/2W/4W可調 |
|
頻段：403MHz~473MHz |
|
協議：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT |
|
頻道數：116個頻段（其中16個可配置） |
|
外掛電臺 |
外掛電臺 |
|
功率：5W/10W/20W/30W可調， 頻段：450~470MHz， |
|
傳輸速率：19.2kbps/9.6kbps可調 |
|
頻道：116個頻段可調 |
|
傳感器 |
電子氣泡 |
實現智能對中 |
|
傾斜測量[2] |
內置傾斜補償模塊，系統會持續監控對中桿的傾斜度，并進行補償糾正坐標 |
|
溫度傳感器 |
實現智能控溫調頻 |
|
用戶界面 |
按鍵 |
單按鍵 |
|
顯示屏 |
工業級OLED高清彩色顯示,電容觸摸屏 |
|
LED提示燈 |
衛星燈，信號燈，電源燈 |
|
功能應用 |
高級功能 |
OTG功能，NFC閃聯，WebUI交互，U盤固件升級，網絡中繼，電臺中繼 |
|
智能應用 |
智能語音，功能自檢，智能電池、電池快充 |
|
遠程服務 |
消息推送、在線升級、遠程控制 |
|
云服務 |
設備管理，位置服務，協同作業，數據分析 |
|
物理特性 |
主機電池 |
高容量鋰電池6800mAh/塊（標配2塊）帶電量顯示燈，
單塊電池網絡移動站工作時間10小時[3] |
|
外接電源 |
6~28V寬壓直流設計，5芯接口 |
|
尺寸 |
Φ158mm×98mm |
|
重量 |
≤1.2kg（含電池） |
|
功耗 |
4.4W |
|
材料 |
外殼采用鎂合金材料 |
|
環境特性 |
防塵防水 |
IP67 |
|
防摔 |
抗2米高測桿自然跌落 |
|
相對濕度 |
100%不冷凝 |
|
工作溫度 |
-40℃~+75℃ |
|
存儲溫度 |
-55℃~+85℃ |
注:[1]測量精度、準確性、可靠性和初始化時間取決于各種因素，包括衛星數量、幾何分布、觀測時間、大氣狀況及多路徑效驗等，該數據在正常條件下得出。
[2]傾斜測量精度受磁場環境等多種因素干擾影響。
[3]電池工作時間與工作環境、工作溫度及電池壽命有關。
以上技術參數以實際產品為準，如有變更，恕不另行通知。
|
行業應用
◆施工放樣
豐富的點、線放樣功能，輔以圖形化的操作指導，給您的工程施工節約更多成本
◆電力交通
方便的電力測向、測距、角度計算功能；全面實用的公路測設、中樁、邊樁測量，縱、橫斷面測量功能
◆CORS應用
面向CORS系統的應用，只需一臺RTK移動臺即可接收CORS差分信號進行數據采集、施工放樣等所有的作業
◆CORS建站
HD-CORS融合了中海達多年的成熟建站技術，具有運行穩定，傳輸距離長等優點，是城市連續參考站系統的首選解決方案
◆控制測量
一次投資，多重功能，iRTK的雙頻靜態測量精度滿足任何控制測量要求，配套成熟的專業數據解算軟件，可助您完成各種高精度的控制測量工作
◆數據采集
面向GIS系統設計的手簿操作軟件，靈活的編碼功能，滿足您快速高效的野外數據采集需要
◆水上測量
配套中海達測繪權威的海洋測量、海洋成圖軟件及測深儀，輕松實現水下地形測量工作，徹底改變傳統的水上測量作業模式
◆施工定位（水上）
配合中海達海洋施工定位軟件，iRTK系統助您精準完成拋石、鋪排、打樁等海洋工程，滿足海上工程的特殊要求
相關配件
全新iHand30全強固手簿
iHand30全強固智能手簿——Android專業數據采集器！一改以往中海達的設計思路，大膽創新，順應客戶需求，緊跟當今測繪潮流！采用全新的材料外殼，采用人工力學設計理念，全鍵盤+觸屏的設計讓您隨意選擇輸入模式！
采用Android6.0版本操作系統,1.5GHz，4核處理器，3.7英寸高亮專業級戶外彩色觸摸屏，內嵌2GB RAM+16GB ROM存儲，支持高達128GBSD擴展存儲；800萬像素高清晰攝像標注功能；多點電容式觸摸屏，帶觸摸筆，滿足冬天帶各式手套可用；5200毫安的電池容量，可方便拆卸，支持快充，最大工作時間>15小時；支持雙卡雙待功能！可進行無線視頻傳輸和視頻通話功能！高穩定性操作，隨心放心！
特點：
>人體工程學設計，更舒適
>強悍硬件配置，運行更流暢
>陽光下屏幕清晰可見
>全新物理鍵盤輸入法，輸入更高效
>WiFi與蜂窩移動雙聯智能選擇上網
>USB Type C接口,支持OTG功能
>支持快充，充電1小時工作一下午！
|
iHand30手簿參數
|
|
系統配置
|
操作系統
|
Android 6.0操作系統
|
|
處理器
|
1.5G，4核處理器
|
|
存儲
|
2GB RAM+16GB ROM；支持T-Flash存儲卡，支持高達128GB
|
|
顯示
|
3.7 英寸高亮戶外彩色電容觸摸屏
|
|
輸入
|
物理全鍵盤，專業定制物理鍵盤智能輸入法
|
|
GNSS特性
|
定位
|
內置 GNSS 天線，支持GPS，GLONASS，AGPS；20通道
|
|
通訊配置
|
蜂窩移動
|
內置4G全網通，雙卡雙待
|
|
WiFi
|
IEEE 802.11b/g/n,Wapi,AP
|
|
藍牙
|
內置藍牙(2.1+4.0)
|
|
NFC
|
支持NFC閃聯
|
|
USB
|
USB Type C接口，支持OTG功能
|
|
電源性能
|
內置電池
|
可拆卸鋰電池3.7V/5200mAh，支持快充
|
|
工作時間
|
單塊電池可連續工作15小時[1]
|
|
功能應用
|
攝像頭
|
內置800萬像素攝像頭(帶閃光燈)
|
|
閃光燈
|
高亮Flash LED閃光燈
|
|
麥克風
|
內置麥克風，具備語音標注功能
|
|
音頻
|
支持3.5mm音頻插孔
|
|
感應器
|
重力感應器，電子羅盤，氣壓計，光感應器，陀螺儀
|
|
物理性能
|
尺寸
|
長208mm×寬83mm×厚24mm
|
|
重量
|
0.44kg (含電池)
|
|
溫度
|
工作溫度：-20℃～+55℃；存儲溫度：-30℃～+65℃
|
|
防塵防水防震
|
IP67；抗1.2米自由跌落
|
|
注:[1]電池工作時間與工作環境、工作溫度及電池壽命有關。
|
